一、概述

ZWX型軸承油位信號器用于測量水電站推力軸承,導軸承油槽內油面的位置,并能實現當油面上升或下降到極限位置時發出報警信號。該信號器由接線盒、磁控開關及不銹鋼磁性浮子等組成。磁浮子隨著油面的變化而上升或下降，磁浮子磁力將使玻璃管內的濕簧繼電器接點接通，使電站的高油位或低油位信號繼電器動作，發出警報。

二、技術參數

1）、油位信號器底面到最低油位高度至少100mm，出廠時按此定低油位信號；

2）、允許通過最高交流電壓220V，最大電流1A；
    3）、產品為立式安裝，環境溫度小于55℃；
    4）、呼吸孔不能堵死，保證信號器內外通氣，使其內外氣壓相同；

5）、本產品磁控開關為常開狀態，開關個數及測量范圍可以按客戶要求定制；

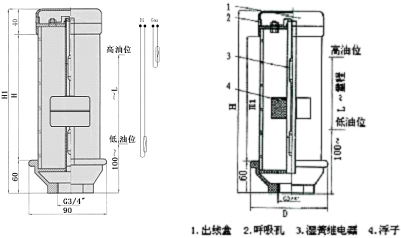

三、外形尺寸

型   號	D	H	聯接方式G	H1
ZWX-2/150	ф70	220	G3/4	305
ZWX-2/200	ф70	270	G3/4	355
ZWX-2/250	ф70	320	G3/4	405
ZWX-2/300	ф70	370	G3/4	455

四、型號說明
