一、特 點

    1）、ZKF型真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍時，閥門開始開啟，向管內補氣。

2）、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。

3）、出廠時，按閥門開始開啟真空度調整好，（特殊要求時請注明。）

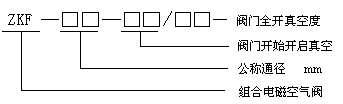

二、型號說明

三、安裝過程(見外形及安裝圖)

用螺絲刀旋開序號5的兩個緊定螺釘，拆開序號1護罩，按開啟真空度要求，固定序號4軸，松開序號2螺母，調整好擋塊，調完畢并緊定序號2螺母，蓋上序號1護罩，鎖緊序號5的兩個緊定螺釘。彈簧作用力在真空為5-10KPa時即能打開，當真空值超過20-30KPa時閥門全開，當閥門下部有水，靠水的浮力自動關閉。

四、外型及安裝尺寸

型   號	DN	D1	D2	n-фd	H1	H
ZKF50-10/30	50	125	165	4-ф14	14	200
ZKF65-10/30	100	145	185	4-ф14	14	213
ZKF100-10/30	100	180	205	8-ф14	14	213
ZKF150-9/28	150	240	275	8-ф18	18	308
ZKF200-8/26	200	310	350	8-ф18	20	360
ZKF300-8/26	300	400	445	12-ф22	20	360
ZKF400-5/20	400	515	565	16-ф26	20	600
