一、概述

SZDF型雙氣路組合電磁空氣閥是將水電站水輪發電機組制動的手動、自動工作回路集成一體，實現機組的制動。

雙氣路組合電磁空氣閥主要用于水電站水輪發電機組轉速下降至額定轉速35～40%時，接受轉速信號繼電器來的電氣信號，使電磁閥動作，將壓縮空氣通往制動腔或復歸腔，實現制動投入或制動復歸，完成機組自動停機過程。同時設有手拉閥，實現手動停機。

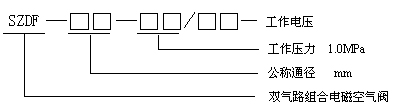

二、型號說明

三、技術參數

1）、工作氣壓：0.5～1.0MPa

2）、工作介質：空氣

3)、工作電壓：DC220V、DC24V、AC220V

4）、通    徑：8、10、15mm

5）、制動方式：雙氣路

6）、工作方式：電動、手動

7）、連接方式：卡套式管接頭

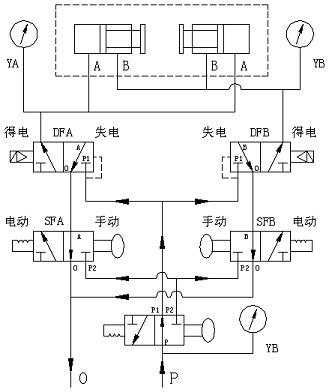

四、工作原理

當機組轉速下降到35～40%額定轉速時，轉速信號器發出信號，及后臺監控系統監測到機組停機所具備的各項條件后發出對機組剎車制動命令, 執行后臺監控系統的制動命令，實現機組停機制動：

電動剎車：至手拉閥于自動狀態，壓縮氣體從進氣口P腔進入集成塊,當接收到停機指令時,制動電磁閥得電開閥，使氣壓進入制動腔A腔, 從而實現對制動器的投入, 加速機組的制動停機；當轉速信號器發出0%信號時，停機繼電器（延長0.5～1.0分鐘）使制動電磁閥失電，復歸電磁閥得電，制動腔氣體排出，使進氣源氣體進入復歸腔B腔, 從而實現對制動器的復位，復位到位信號發出后，復歸電磁閥失電，復歸腔氣體排出。從而實現對制動器的制動與復歸的自動控制；

手動剎車: 當電源消失或電動空氣閥故障時，可轉為手動操作，至手電動手拉閥于手動制動狀態，操作的，制動手拉閥于制動狀態，使氣壓經進入制動腔，當轉速降為零時，過一分鐘后至制動手拉閥至電動狀態，使制動腔氣壓排出；操作復歸手拉閥至手動復歸狀態，使氣壓進入復歸腔，復歸到位后，至復歸手拉閥至電動狀態，使復歸腔氣壓排出。從而實現對制動器的制動與復歸的手動控制。

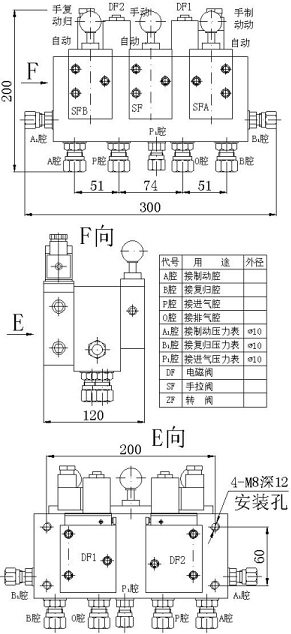

五、外形尺寸及安裝尺寸
