一、概述

JZF剎車集成制動閥將水電站水輪發電機組制動的手動、自動工作回路集成于一體，實現機組的制動。它由兩個手動轉閥、兩個電磁換向閥和集成塊組成，簡化掉傳統剎車回路中的復雜管道，集成化程度大大提高，其體積小、重量輕、安全可靠、操作簡單方便，可實現手動制動、手動復歸、自動制動、自動復歸等功能。其核心元件兩個手動轉閥、兩個電磁換向閥采用進口產品，可靠性高。

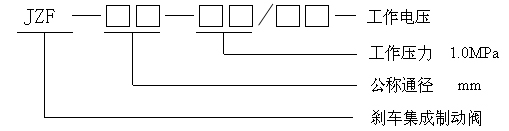

二、型號說明

三、技術參數

1)、額定壓力：1.0MPa

2)、介   質：空氣

3)、通   徑：8、10、15、20mm

4)、環境溫度：0~40℃

5)、相對濕度：≤95%R.H

6)、工作電壓：AC220V  AC110V   DC220V  DC110V  DC24V

7)、安裝方向：任意方向

8)、 外形尺寸：380X240X150mm

9)、重   量：8.5Kg

10)、連接方式：卡套式接頭，采用GB3733-83標準

四、特點

1）、采用板式結構，密封性能好、集成化程度高、體積小、重量輕。

2）、兩個手動轉閥、兩個電磁換向閥采用進口產品，可靠性高，且電磁換向閥本身帶手動，操作簡單方便。

3）、手動工作回路與自動工作回路互不影響、互不干擾。整套裝置所有零部件均采用合金鋁材料，適于在潮濕環境下工作。

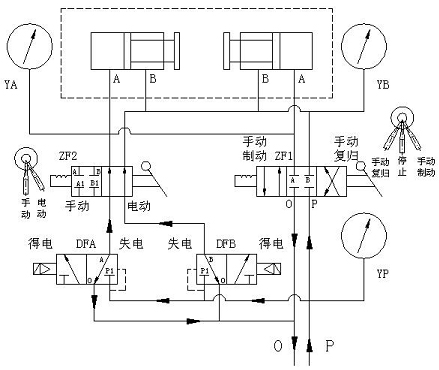

五、工作原理

1、自動回路：將手動轉閥ZF1的手柄扳到停止位置，手動轉閥ZF2的手柄扳到電動位置，壓縮空氣進入電磁換向閥DFA、DFB的壓力腔（進氣腔），并密封在壓力腔內，左、右工作腔與排氣腔接通。

自動制動：當電磁換向閥DFA的電磁鐵通電時，閥芯移動，壓力腔的空氣進入制動腔，此時電磁換向閥DFB使復歸腔與排氣腔接通，制動器的制動腔接壓力氣，復歸腔接排氣，機組實現制動。當電磁換向閥DFA的電磁鐵斷電時，閥芯回到初始位置，壓力氣密封在壓力腔，復歸腔與排氣腔接通排出里面氣體，機組風閘在重力的作用下落下。因此，要保持機組的制動狀態，電磁換向閥DFA的電磁鐵必須長時通電。

自動復歸：當電磁換向閥DFB的電磁鐵通電時，閥芯移動，壓力腔的空氣進入復歸腔，此時電磁換向閥DFA制動腔與排氣腔接通，制動器的制動腔接排氣，復歸腔接壓力氣，機組風閘落下。當電磁閥DFB的電磁鐵斷電時，閥芯回到初始位置，壓力氣密封在壓力腔，復歸腔與排氣腔接通，機組風閘保持在落下的位置。

2、手動回路：將手動轉閥ZF2的手柄扳到手動位置。壓縮空氣密封在手動轉閥ZF1的壓力腔內。

手動制動：將手動轉閥ZF1的手柄扳到手動制動位置，其壓力腔與制動器制動腔接通，此時，制動器制動腔接壓力氣，復歸腔接排氣，機組實現制動。在機組制動期間，手動轉閥ZF1的手柄應保持在手動制動位。

手動復歸：將手動轉閥ZF1的手柄扳到手動復歸位置，其壓力腔與制動器復歸腔接通,此時，制動器制動腔接排氣，復歸接壓力氣，機組風閘落下。在機組復歸到位后手動轉閥ZF1的手柄可扳回到停止位。如須排出復歸腔的氣體，可將手動轉閥ZF2扳到電動位置，即可排出手動回路手動復歸時復歸腔中壓力氣，排完壓力氣后，扳回手動轉閥ZF2的手柄回手動位置，等待再次的手動回路操作。

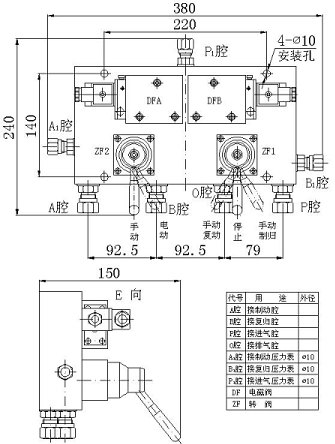

六、外形尺寸及安裝尺寸
