一、概述

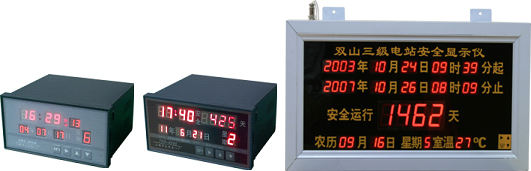

    TDS-3D00日歷鐘/事故時鐘/安全天數顯示儀。儀表的精度、智能化、穩定性、可靠性高，可根據用戶需要進行設計，滿足用戶需要。

用途。水電廠（站）、火電廠、變電站、電力調度中心設備的安全運行記錄及事故時間的鎖定。

特點：TDS-3D00安全天/事故鐘/日歷時鐘顯示儀采用新式設計，具有完善的系統自檢、系統保護、參數保存與輸出功能。

1、安全運行、事故鎖定、倒計時功能。

2、多重保護、隔離設計、抗干擾能力強、可靠性高。

3、豐富的軟件功能及方便的操作界面。有公歷、農歷轉換。

4、斷電保護功能，可長時間斷電，恢復供電后，顯示當時時間。

5、完善的網絡通訊功能。具有RS232、RS422、RS485通訊接口，與計算機進行高速、高效的雙向數據交換。具備遠程調試，診斷、數據采集能力。

二、儀表型號

型號	功 能 用 途
TDS-3D1001	顯示當前時間（年/月/日/時/分）及安全運行天累計
TDS-3D1002	顯示當前時間（年/月/日）及記錄事故發生時間
TDS-3D1007	顯示當前時間（年/月/日/時/分）及安全數運行累計，大屏幕尺寸可用戶自定
TDS-3D1008	顯示當前時間（年/月/日）及記錄事故發生時間，大屏幕尺寸可用戶自定

三、技術指標

1、使用條件：環境溫度：-20°C~+55°C；相對濕度＜85％

2、輸入無源觸頭，接收4路事故接點信號、對事時間記錄鎖定，

   安全天累計鎖定停止

3、顯示內容：年、月、日、時、分、新歷、農歷、溫度值（或安全天數）

4、、時鐘精度：±6秒/月；     溫度誤差±1℃

5、輸出方式：繼電器觸點容量：220V AC/3A；

             ModbusRS485RTU、RS422、RS232通訊接口

6、工作電源：交流220V±15%，50±5Hz       開關電源：AC/DC 220~100V±20%

7、外形尺寸：開孔尺寸：152±1×76±1mm
