一、概述
本系統由TDS－389B0智能功率給定器、一臺TDS-3506
智能頻率變送器和多臺TDS－389C0智能功率均衡器組成，用于多臺發電機組（最多63臺）組成的穩定并聯運行的電站。可實現穩定頻率，對電站并聯運行機組間有功功率分配進行自動調節，使之在給定的誤差之內；并可通過操作來實現電站并聯運行機組間的有功功率自動轉移，以便切換機組。本系統不僅能減少值班人員的操作強度，并且能保持電網頻率為額定頻率，提供供電質量，機組間負荷分配均衡可提高機組的負荷率，從而提高電站運行的經濟性。
二、通訊連接

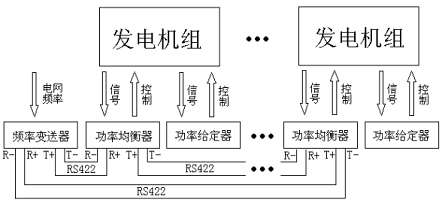

系統通訊連接示意如圖1所示：參加均衡的頻率變送器和多臺功率均衡器之間以RS422通訊方式兩兩相連，發送的T+與接收的R+相連，發送的T-與接收的R-相連，也可以不按照示意圖的次序連接，但必須保證形成通訊環路，首尾相連，并且任意一臺儀表的發送T+ 、T-端子只和相連的一臺儀表的接收R+、R-端子相連。RS422通訊連線使用屏蔽雙絞線，最長通訊距離為1220米，在通訊距離超過300米需要在兩端加阻抗匹配電阻（一般雙絞線為120歐）。
通訊連接好以后，儀表顯示屏將不閃爍，如果連接斷線，通訊端子（+、－）接反或者儀表通訊電路損壞，儀表顯示屏將閃爍，表示通訊失敗。各儀表從機號必須不同，如果相同，儀表顯示屏不會閃爍，但系統通訊會混亂，頻率變送器固定在64號，功率均衡器可以自行設定。
儀表的通訊連接端子請參看各自的說明書。
三、系統工作過程
1、確認通訊系統已經正常進行工作，即每臺儀表屏幕不閃爍。
2、機組開始運行時，功率給定器按其參數設置的值，由繼電器輸出接點信號調節機組到所需要的功率。
3、將需要投入均衡的機組的功率均衡器手動投入（功率均衡器的“投入”端子，為開關接點信號），
投入的功率均衡器進行自動均衡有兩種情況：（以下所訴功率均衡器都是已經投入均衡的）
頻率變送器測量到電網頻率不在其設置的頻率上下限范圍內，如頻率低于下限，則向所有功率均衡器發送增速控制命令，功率均衡器按頻率變送器設置的繼電器吸合、釋放時間對本儀表的增速繼電器進行動作，調節電網頻率。如果高于上限，則發送減速控制命令。
頻率變送器測量到電網頻率在其設置的頻率范圍內，但如果其中任何一臺功率均衡器測量到的有功功率值，這個值的“功率百分比”大于其余的功率均衡器平均“功率百分比”，且差值大于該儀表設置的“功率允許誤差值”，則本功率均衡器按自身設置的繼電器吸合、釋放時間對減速繼電器進行動作，提升本機組功率。相反，如果這個值的“功率百分比”小于其余的功率均衡器平均“功率百分比”，且差值大于該儀表設置的“功率允許誤差值”，則增速繼電器進行動作
4、機組退出并網：將要退網機組的功率均衡器手動切除均衡（功率均衡器的“切除”端子，為開關接點信號），功率均衡器進入切除均衡狀態，按其設置的繼電器通斷時間對減速繼電器進行動作，機組慢慢減速，直到功率為“分閘設置值”時，功率均衡器的分閘繼電器動作，機組退出電網。分閘繼電器動作后，減速繼電器還繼續動作，機組繼續減速，這樣的狀態延時6秒左右，切除均衡狀態結束，分閘繼電器釋放，減速繼電器不再動作，功率均衡器恢復初始狀態。
TDS-3506智能頻率變送器
一、概述
TDS-3506智能頻率變送器是引進國外先進的儀表技術設計出的新型智能儀表，儀表的精度、穩定性、可靠性等指標達國內先進水平。
在功率均衡系統中的功能：
1、測量頻率信號。
2、發送頻率控制命令。
二、主要技術指標
1、輸入信號：220VAC或100VAC。
2、顯示量程：45.00～55.00Hz
3、基本誤差：≤0.05%±1個字
4、控制誤差：±1個字
5、顯示方式：4位0.8″
6、通訊方式：RS422
7、環境溫度：0～50℃，相對濕度≤85%
8、功耗：整機消耗功率不大于4W
9、開孔尺寸：152×76mm、外型尺寸：160×80×130mm
10、工作電源：60～242V AC；80～300V DC
TDS-389C0智能功率均衡器
一、概述
TDS－389C0智能功率均衡器采用單片機技術與專用芯片相結合，可以對系統的有功功率、各相電壓、電流進行測量顯示。
在功率均衡系統中的功能：
1、根據接收到得智能頻率變送器的控制命令，進行增速或減速繼電器動作。 2、發送本儀表的“功率百分比”數據，接收其他儀表的“功率百分比”數據計算平均“功率百分比”，進行功率均衡的增速或減速繼電器動作。
二、主要技術指標
1、顯示范圍：有功，平均功率：—199999~199999
電壓、電流：—9999~9999
2、精度等級：±0.5%FS±1個字
3、輸入信號：三相三線。各相電壓：PT—100V；電流：0~5A
4、繼電器輸出：3A/220V AC
5、通訊方式：RS422
6、功耗：電壓回路小于1.0W，電流回路小于2.5V.A
6、整機功耗：≤5W
8、工作電源：60~242V AC；80~300V DC
9、工作環境：溫度范圍0－50℃；相對濕度≤85％ 10、開孔尺寸：152×76mm、外型尺寸：160×80×130mm
TDS-389B0智能功率給定器
一、概述
TDS－389B0智能功率給定器采用單片機技術與專用芯片相結合，可以對系統的有功功率各相電壓、電流進行測量顯示。 在功率均衡系統中的功能：機組開始運行時調節機組到所需要的功率。
二、主要技術指標
1、顯示范圍：有功，平均功率：—199999~199999
電壓、電流：—9999~9999
2、精度等級：±0.5%FS±1個字
3、輸入信號：三相三線。各相電壓：PT—100V；電流：0~5A
4、繼電器輸出：3A/220V AC
5、通訊方式：RS422
6、功耗：電壓回路小于1.0W，電流回路小于2.5V.A
6、整機功耗：≤5W
8、工作電源：60~242V AC；80~300V DC
9、工作環境：溫度范圍0－50℃；相對濕度≤85％
10、開孔尺寸：152×76mm、外型尺寸：160×80×130mm
|
