一、概述

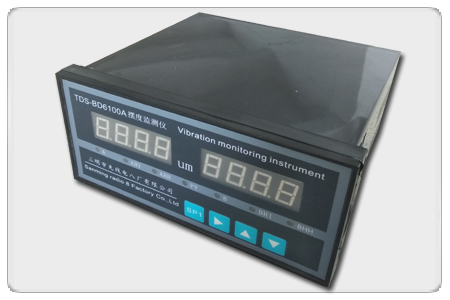

TDS-BD6100水機擺度監測儀，是一臺雙通道的相對軸擺度監視儀表。它可以長期在線監測兩個獨立通道的軸的徑向振動以及徑向間隙，接受來自兩個渦流傳感器的信號，適用于各種型式的水輪機械。

二、主要功能

1、量程：在0~1000um內分檔可選,用戶可在儀表選型時訂制,由廠方預先設定。

2、顯示：軸振動振幅值，報警值，探頭間隙電壓值，功能代碼信息。

3、報警功能：振動“警戒”值和“危險”值，指示燈指示后面板端子提供繼電器輸出。

4、報警延時功能：選擇警戒和危險繼電器觸發的延遲時間，由用戶自己設定。

5、報警復位功能：報警復位分為自鎖和自動復位兩種方式；由用戶自己設定。

6、自診斷功能：處理器定時對儀表測量回路進行自檢。

7、傳感器電源限流保護：傳感器電源短路時，限流≤30mA，滿足監測現場的安全要求。

8、記錄輸出：同時提供1~5V和4~20mA兩種信號方式，輸出端子都設計有短路保護功能。

9、經緩沖放大的傳感器信號從后面板端子輸出供用戶診斷分析用。

10、差值比較功能：在測量同一軸承平面的不同兩點時，設定兩點之間差值(絕對值)。

11、儀表的參數存儲在E2PROM內，失電情況下可長期保存。

   12、儀表的參數和功能設置都可通過面板上的按鍵實時設定，切換平穩，方便快捷

三、技術說明

1、環境溫度：0~45℃；相對濕度：20~95％無冷凝

2、 頻率響應：0.5~50Hz

3、輸入：傳感器輸入Φ5或Φ8渦流傳感器,靈敏度為8V/mm

            輸入點數：2點；輸入阻抗：50kΩ

4、系統輸入/輸出轉換精度(含傳感器)

記錄輸出：±1.0％(全量程)；數碼顯示：±1.0％(全量程)

5、記錄輸出

1~5 V(負載電阻≥250kΩ)和4~20mA(最大負載500Ω)

1~5V(或0~10V)，電流輸出能力<30mA

6、緩沖輸出：傳感器信號經緩沖放大后的從后面板端子輸出

7、傳感器電源輸出：-24±lV，15mA，短路限流≤30mA

8、報  警： 4點  A通道（危險1點，警戒1點），B通道（危險1點，警戒1點）

           繼電器狀態：常失電

觸點輸出容量：250V AC/7A或30V DC/10A

    報警延時：0~9秒內，任意設定

    報警復位：自動復位，自鎖(可選)優先采用自動復位

9、外形尺寸：160×80×250mm；開孔尺寸：152×76 mm

10、工作電源：65~265V AC；50Hz±3Hz

11、功    耗：10W

12、質量：<0.5kg
