一、概述
TDS-04300系列干式變壓器溫度測控儀，是保證干式變壓器安全運行的控制裝置。該裝置采用新式設計，具有完善的系統自檢、系統保護、參數保存與輸出等功能。
1、對三相繞組溫度的巡回顯示或最高溫度相繞組的跟蹤顯示（可隨意切換）。
2、實現冷卻風機啟停的自動控制或手動控制（可隨意切換）。
3、傳感器開路、風機故障、系統故障自檢信號的顯示、報警與輸出。
4、黑匣子功能可保存停電前的全部監測參數以備查詢。
5、各相繞組獨立的溫度示值零點與比例補償。
6、輸出三路獨立4～20mA模擬量對應A、B、C三相繞組和RS485、RS232、RS422通訊功能。
二、技術指標
1、溫控器按JB/T7631--94《變壓器用電阻溫度計》標準設計
2、使用條件： 環境溫度：-20～55°C 相對濕度＜85％
電源電壓：380V(三相) 220V(單相) 50±2Hz
3、巡檢路數：4路，其中三路測A、B、C三相，一路測環境溫度
4、測量范圍： 0.0～200.0°C（傳感器Pt100）
5、測量精度： 通用型：0.5級±1個字 分辨力：0.1°C
6、顯示方式：左1位顯示巡檢路數；中間4位顯示實測值； 右1位顯示報警路數
7、抗干擾性能：對共模250V（AC，50HZ）或串模200mV（AC，50HZ）干擾電壓，顯示值變化小于基本誤差值
8、顯示值補償范圍： 0～±19.9°C
9、報警及保護功能：傳感器開路報警/儀表故障自檢報警/輸入超量程自檢報警/風機故障報警

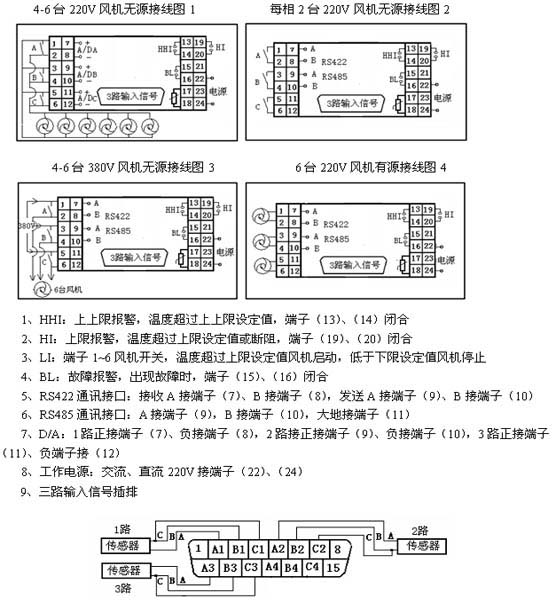

10、繼電器觸點輸出：觸點容量15A/250VAC，三相兩組
11、外型尺寸：160×80×130mm（高*寬*深） 開孔尺寸：152×76 m
|
