PS-SL型號儀表是在引進國外先進儀表技術的基礎上，完善、創新設計的新一代儀表。其特點如下：
1．采用微機芯片，使線性技術智能化。
2．掉電采用EEPROM數據保護，輸入設置的所有數據以及工作狀態可永久保存，同時具有密碼保護功能。
3．控制輸出采用光電隔離，克服了控制對象對本機的干擾，增強儀表穩定性。
4．儀表具有看門狗電路，有自動復位功能、復位時繼電器輸出狀態保持不變，有效地防止了“死機”和“誤控”。
主要技術指標
1、使用條件：
環境溫度：0℃—50℃，相對濕度≤85%
海拔高度：≤2000米
工作電源：DC24V
2、基本誤差：≤±0.5%±1個字，特殊需要可以±0.2%±1個字
3、顯示量程：0—1.0MPa 0—16.0MPa
4、抗干擾性能：輸入共模250VAC，串模三倍于電量程（AC）50HZ干擾電壓時，顯示值變化小于基本誤差
5、控制設定：鍵盤數字設定，控制靈敏度：±0.1%；控制誤差：±0.1%
6、輸出方式：
A)、繼電器觸點容量：220VAC，3A
B)、RS485或RS422通訊功能（選件）
C）、滿足于主從線結構通訊，波特率320—9600；一位起始位、八位數據位、一位停止位，無奇偶校驗位。
D)、模擬量輸出：（選件）
0—10mA(負載電阻≤1.5KΩ)；0—5V
4—20mA(負載電阻≤750Ω)；1—5V
7、顯示方式：超量程50個字時，超上量程顯示“H-A”，超下量程顯示“L- A”， 熱電阻斷線時顯示“A-A”
8、功耗：整機消耗功率不大于3W
9、外形盡寸：125X60X58mm
10、螺紋接口:G1/2 ，M20×1.5
10、儀表重量：≤1Kg
后端接線及面板說明

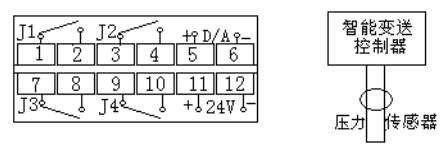

接線：儀表背面接線端子和外型結構如下圖所示：
A)、壓力傳感器和儀表已連接好如上示意圖。
B)、三組繼電器報警控制輸出：J1、J2、J3常開端子分別接端子(1、2)、
(3、4)、(7、8)，報警時則常開端子閉合。
C)、工作電源：直流24V正接端子（11）、負接端子（12）。
|
